Просмотр онтологии

Просмотр карточки онтологии

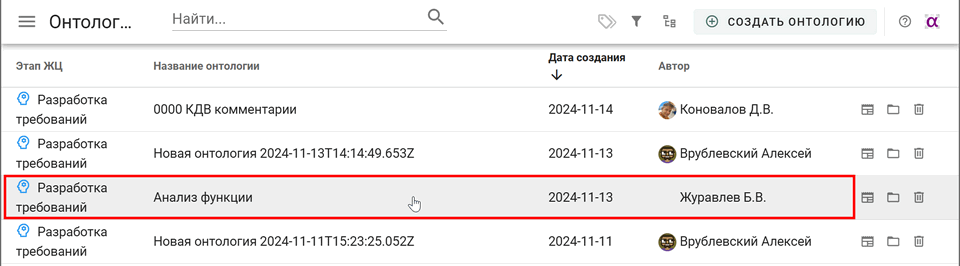

Для просмотра карточки онтологии, выполните следующие действия:

1. Перейдите в раздел Онтологии: Панель навигации > Онтологии
2. Кликните мышкой по соответствующей строке в реестре онтологий

Откроется карточка выбранной онтологии.

Просмотр онтологической карты

Онтологическую карту можно открывать в двух режимах:

1. Обычный режим: иконка "Открыть онтологическую карту"
2. Режим настраиваемого рабочего пространства: иконка "Открыть онтологическую карту в режиме настраиваемого рабочего пространства"

Режим настраиваемого рабочего пространства обладает большей функциональностью и в большинстве случаев является предпочтительным.

Онтологическую карту можно открывать из карточки онтологии или из реестра.

Для просмотра онтологической карты:

1. Перейдите в раздел Онтологии: Панель навигации > Онтологии
2. Откройте онтологическую карту в режиме настраиваемого рабочего пространства

Интерфейс онтологии и назначение элементов управления, описаны в разделе Онтологическая карта.

Отображение объектов

Порядок отображения объектов описан в разделе Какие объекты отображаются на полотне онтологии.

Режимы работы с онтологией

Просмотр онтологии в режиме редактирования

В данном разделе описаны функциональные возможности для просмотра онтологии в режиме редактирования. Порядок редактирования онтологии описан в разделе Редактирование онтологии.

Откройте онтологию в режиме настраиваемого рабочего пространства (см. раздел Просмотр онтологической карты). По умолчанию, онтологическая карта открывается в режиме редактирования (Кнопка Редактор активна на Панели режимов).

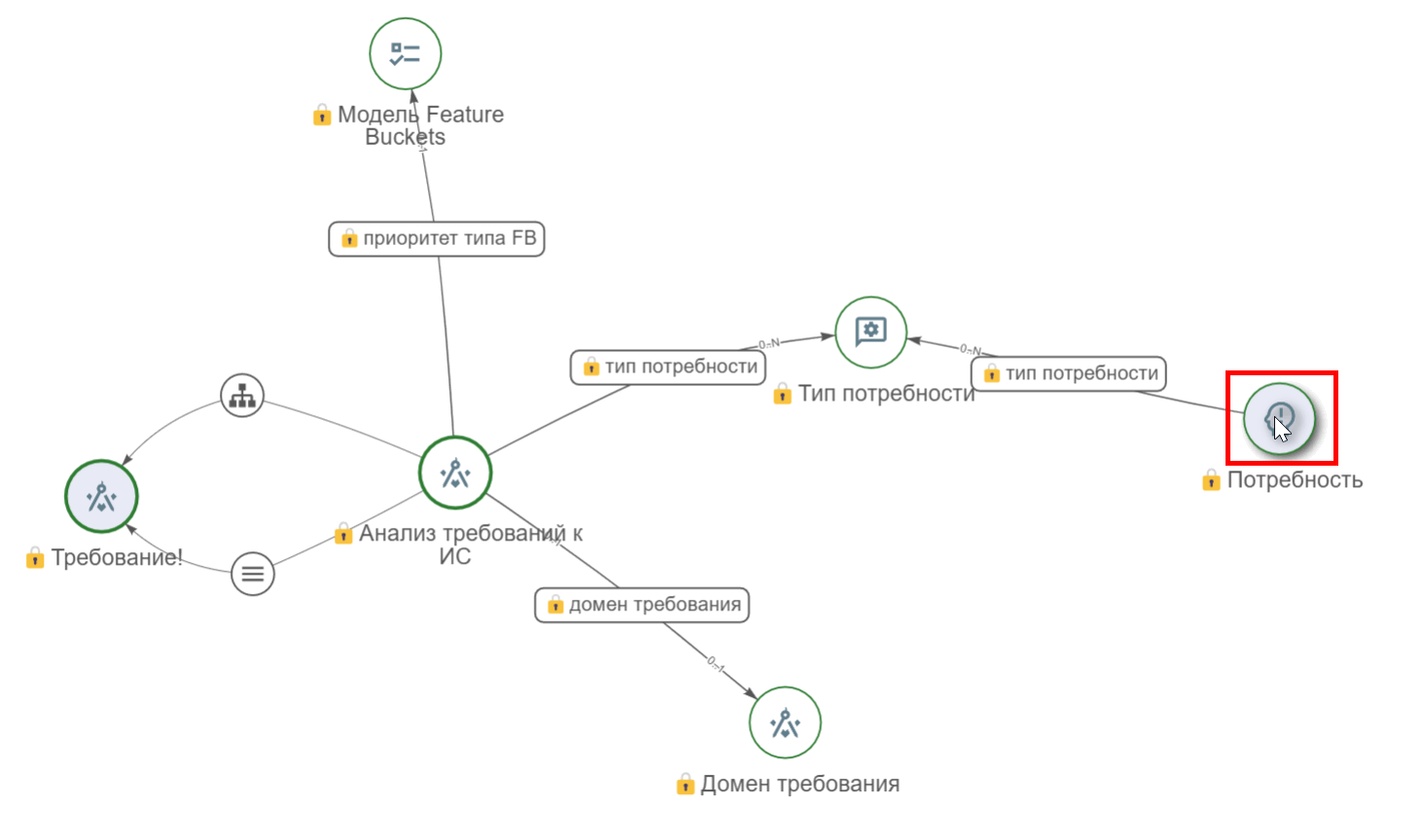

Декомпозиция класса

Включение режима Декомпозиция класса позволяет выполнять перемещение по классам, связанным отношениями.

Для выполнения декомпозиции класса:

1. Включите режим Декомпозиция на Панели режимов

2. Дважды кликните мышкой по соответствующему классу

3. В результате, на полотне онтологии отобразятся классы, связанные с данным классом отношениями

4. Для отмены декомпозиции класса, повторно, дважды кликните мышкой по соответствующему классу

Декомпозиция класса в режиме редактирования

Выполнять однократные операции декомпозиции класса можно не выходя из режима редактирования. Для этого:

1. Вызовите контекстное меню класса (клик по классу правой кнопкой мыши)

2. Выберите пункт "Декомпозировать класс"

Сокрытие объектов

Сокрытие объектов на полотне онтологии, выполняется следующим образом:

1. Используйте иконку "Скрыть" для перехода в режим сокрытия объектов

2. Выделите объекты, которые хотите скрыть с полотна онтологии

3. По завершению, кликните по иконке "Редактор", для перехода в режим редактирования онтологии. Обратите внимание на то, что рядом с иконкой "Скрыть" появился значок, указывающий на наличие скрытых объектов

4. Работа со скрытыми объектами:

   • Для просмотра скрытых объектов, кликните по иконке "Скрыть", а затем, по иконке "Показать скрытые"



   Обратите внимание на то, что скрытые объекты выводятся с тусклой обводкой (класс и отношение слева).

   • Для показа скрытых объектов, кликните по ним мышкой. В этом случае, при переходе в режим редактирования, такие объекты будут отображаться.

   • Для того, чтобы увидеть, какие объекты будут скрыты при переходе в режим редактирования, кликните по иконке "Не показывать скрытые"



5. Вернитесь к режиму редактирования для продолжения работы с полотном онтологии

Дополнительная информация представлена в разделе Сокрытие объектов онтологии.

Глобальный поиск по объектам онтологии

Находясь на полотне онтологии, можно быстро задействовать Глобальный поиск, в который, параметром поиска, будет автоматически передано наименование объекта онтологии.

Для выполнения глобального поиска:

1. Вызовите контекстное меню объекта
2. Выберите пункт "Найти"

Просмотр триплетов

Для просмотра триплетов, в которых объект онтологии является субъектом или объектом:

1. Вызовите контекстное меню объекта
2. Выберите пункт "Триплеты"
3. При необходимости, перейдите на закладку "Является объектом в триплетах"

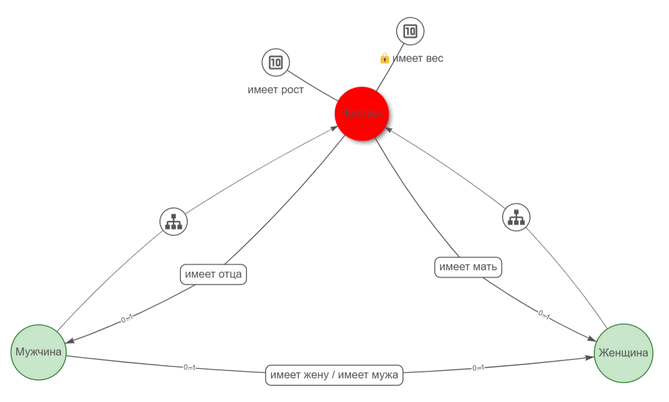

Поиск объектов

Для поиска объектов на онтологической карт:

1. Кликните по полю Найти и начните вводить текст запроса

2. Выберите объект в списке

В результате, выбранный объект будет подсвечен, а онтологическая карта сфокусирует данный объект по центру экрана.

Применение иерархических пользовательских фильтров

Порядок использования иерархических пользовательских фильтров описан в разделе Иерархические пользовательские фильтры.

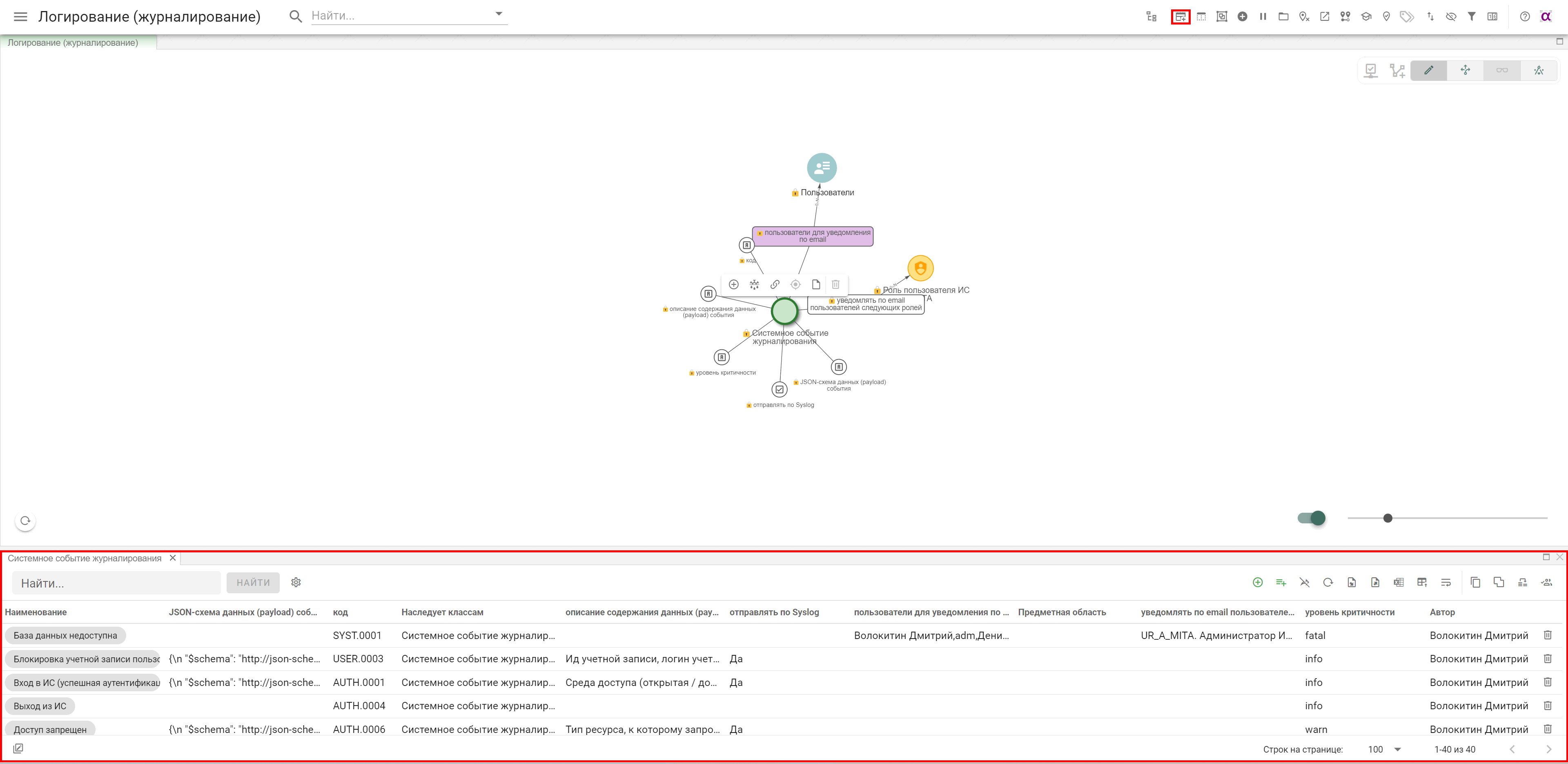

Виджеты

Добавление виджетов

Для добавления виджета в рабочую область:

1. Нажмите на кнопку "Добавить виджеты", выберите соответствующий виджет, и не отпуская левую кнопку мыши, перетащите виджет на онтологическую карту. На рисунке ниже проиллюстрирован пример использования виджета Таблица фактов.

Виджет Представления онтологии

Виджет Представления онтологии предназначен для настройки представлений онтологии и управления созданными представлениями. Представления онтологии могут использоваться для различных целей, например, для настройки представления онтологии в структурированных документах.

Для настройки представления онтологии:

1. Откройте онтологическую карту, для которой необходимо выполнить настройку представления
2. Добавьте виджет Представления онтологии на полотно

В виджете отобразятся все представления, созданные для данной онтологии

3. Для создания представления:

   1. Нажмите на кнопку Создать представление
   2. Выберите на полотне онтологии объекты для включения в представление
   3. Нажмите на кнопку Добавить для добавления в представление выбранных объектов
   4. Для продолжения добавления объектов с полотна онтологии повторите действия, описанные в п.п. 2 и 3
   5. Нажмите на кнопку Закрыть для завершения добавления объектов онтологии в представление

4. Редактирование созданного представления:

   1. Для удаления объектов:

      • кликните по объекту мышкой
      • в меню объекта нажмите на кнопку "Удалить с карты"

   2. Для фиксации объектов:

      • кликните по объекту мышкой
      • в меню объекта нажмите на кнопку "Зафиксировать"

   3. Для отмены фиксации объектов:

      • кликните по объекту мышкой
      • в меню объекта нажмите на кнопку "Отменить фиксацию"

   4. Для добавления объектов с онтологической карты:

      • нажмите на кнопку "Добавить объекты с карты"
      • выберите объекты на онтологической карте и нажмите на кнопку Добавить

      Совет

      Выделение объектов на онтологической карте можно выполнить двумя способами:

      1. Последовательное выделение объектов: зажмите клавишу CTRL и последовательно выберите несколько объектов
      2. Групповое выделение объектов: зажмите клавишу SHIFT и выделите соответствующую область с объектами
      • по окончанию добавления объектов нажмите на кнопку Закрыть

   5. Для фокусировки представления (фокусировка позволяет показать в видимой области виджета (представления) только определенный объект или объекты, сохраняя при этом для последующего просмотра все объекты, включенные в представления):

      • спозиционируйте необходимые объекты в центре видимой области виджета с помощью мыши
      • выполните масштабирование представления с помощью колесика мыши

   6. Для сохранения созданного представления:

      • нажмите на кнопку "Сохранить представление"
      • введите наименование представления в открывшейся форме и нажмите на кнопку ОК
      • нажмите на кнопку "Перейти к списку представлений" для перехода к списку представлений

Работа с существующими представлениями:

1. Для просмотра представления кликните мышкой по его наименованию
2. Для редактирования представления:
   1. Откройте представление для просмотра и выполните редактирование представления, как описано выше (п. "Редактирование созданного представления")
3. Для открытия представления на новой вкладке браузера нажмите на кнопку "Открыть на новой вкладке"
4. Для удаления представления нажмите на кнопку "Удалить представление"

Группировка классов онтологии

Для группировки классов онтологии:

1. Нажмите на кнопку "Группировка классов онтологии" на Панели инструментов
2. В открывшемся окне: выберите отношение для группировки, задайте, при необходимости, цвет фона, и нажмите на кнопку ОК

Список отношений для группировки является предустановленным и не подлежит изменению.

Фильтрация по тегам

Порядок фильтрации объектов онтологии по тегам, описан в разделе Фильтрация по тегам объектов.

Фильтрация по типам объектов

Для вывода фильтра по типам объектов онтологии, используйте иконку "Фильтры объектов" на Панели инструментов. Дальнейший порядок фильтрации по типам объектов описан в разделе Фильтрация по типам объектов.

Просмотр онтологий классов

Для просмотра онтологий, в состав которых включены классы:

1. Вызовите контекстное меню класса

2. В секции "Онтологии класса" выводятся онтологии, в состав которых включен данный класс

3. Для перехода к онтологии, кликните по соответствующей онтологии

Информация

С иконкой отображается онтология, в которой класс был создан (указывается в карточке класса в поле "Относится к родительской онтологии (имеет порт приписки)"). С иконкой отображаются онтологии, в состав которых добавлен данный класс.

Групповая работа с объектами

Группировка объектов

Для группировки объектов:

1. Выделите объекты на полотне онтологии
2. Нажмите на кнопку "Создать группу" на Панели групповых функций
3. Задайте имя группы, при необходимости, установите представление группы, и нажмите на кнопку ОК

Для фиксации группы объектов на полотне онтологии:

1. Кликните в области наименования группы

2. Нажмите на кнопку "Зафиксировать/Отменить фиксацию"

Для отмены фиксации группы объектов на полотне онтологии:

1. Кликните в области наименования группы
2. Нажмите на кнопку "Зафиксировать/Отменить фиксацию"

Для удаления группы с полотна онтологии:

1. Кликните в области наименования группы
2. Нажмите на кнопку "Удалить"
3. Подтвердите выполнение операции

В данном случае, с полотна онтологии будет удалена только группа! Все объекты онтологии, входящие в группу, останутся на полотне.

Фиксация объектов на полотне

Для фиксации объектов на полотне онтологии:

1. Выделите объекты на полотне онтологии
2. Нажмите на кнопку "Зафиксировать" на Панели групповых функций

Для отмены фиксации объектов на полотне онтологии:

1. Выделите объекты на полотне онтологии
2. Нажмите на кнопку "Отменить фиксацию" на Панели групповых функций

Редактирование представления классов

Для редактирования представления классов на полотне онтологии:

1. Выделите классы на полотне онтологии
2. Нажмите на кнопку "Редактировать параметры отображения классов" на Панели групповых функций
3. Отредактируйте параметры отображения классов (см. раздел Настройка представления класса).
4. Нажмите на кнопку ОК

Редактирование представления отношений

Для редактирования представления отношений на полотне онтологии:

1. Выделите отношения на полотне онтологии
2. Нажмите на кнопку "Редактировать параметры отображения отношений" на Панели групповых функций
3. Отредактируйте параметры отображения отношений и нажмите на кнопку ОК

Использование кластеров

Кластеризация предназначена для произвольной группировки объектов на онтологической карте.

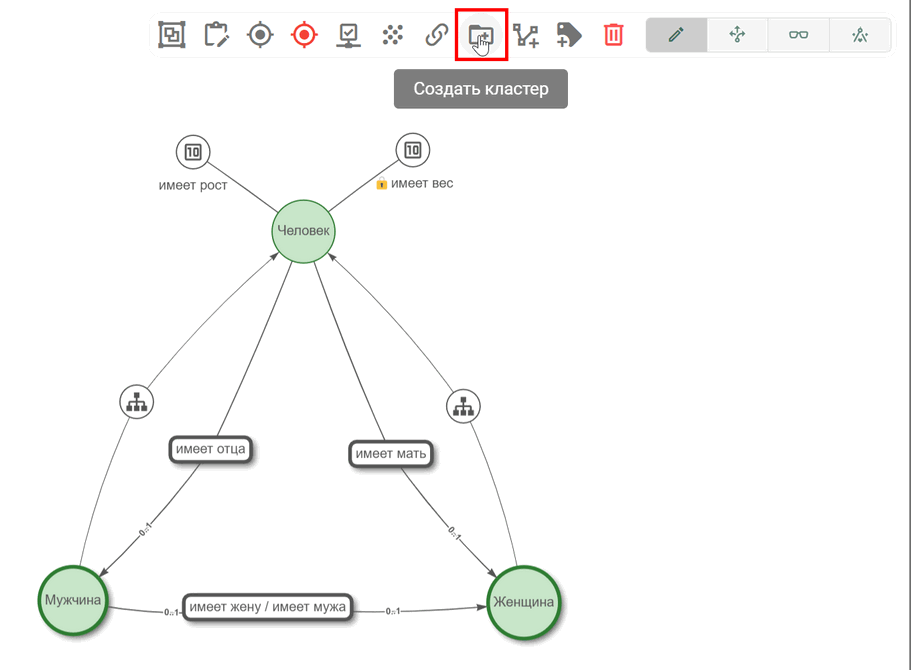

Для создания кластера:

1. Выделите объекты, предназначенные для помещения в кластер, и нажмите на кнопку "Создать кластер" на Панели комплексных функций

2. Заполните поле Имя, при необходимости, измените графическое представление кластера, и нажмите на кнопку ОК

Для раскрытия кластера:

1. Кликните по соответствующему кластеру левой кнопкой мыши и выберите пункт "Раскрыть кластер"

Для кластеризации объектов онтологии в кластер:

1. Кликните по кнопке "Кластеризовать объекты" на Панели инструментов

Для редактирования представления кластера:

1. Кликните по соответствующему кластеру левой кнопкой мыши и выберите пункт "Редактировать параметры кластера"
2. Отредактируйте необходимые параметры и нажмите на кнопку ОК

Для фиксации/отмены фиксации кластера на полотне онтологии:

1. Кликните по соответствующему кластеру левой кнопкой мыши и выберите пункт "Зафиксировать/Отменить фиксацию"
2. Для отмены фиксации, выберите пункт "Зафиксировать/Отменить фиксацию" повторно

Для удаления кластера:

1. Кликните по соответствующему кластеру левой кнопкой мыши и выберите пункт "Удалить кластер"

Редактирование тегов

Редактирование тегов у объектов онтологии, используется для настройки фильтрации объектов по тегам. Для редактирования тегов у объектов онтологии:

1. Выберите соответствующие объекты на полотне онтологии
2. Нажмите на кнопку "Редактировать теги у выбранных объектов" на Панели групповых функций
3. Выберите существующие теги в поле Теги или добавьте новые, с помощью кнопки "Настройка"
4. Выберите режим редактирования тегов (Добавить или Удалить) и нажмите на кнопку ОК
